本設備為全塑、固定、管板、列管式換熱器，系用石墨改性聚丙烯塑料制成，殼體、管板、封頭法蘭及接管等零部件均采用純聚丙烯塑料制成。
[主要特點]
1、耐腐蝕性能好: 聚丙烯具有優良的耐化學藥品性，對于無機化合物，不論酸堿鹽溶液，除氧化性外，幾乎直到100℃，都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷烴及醇粉，醅醛類等介質均可使用本設備。
2、體積小，重量輕：由于聚丙烯的比重僅0.91-0.93，是樹脂中***輕的材料，所以本設備非常輕便，對設備的安裝，維修均有利。
3、耐溫較高，本品熔點為164～174℃，因此一般使用溫度可達110～125℃，在無外力情況下達150℃時也不變形。
4、無毒性、不結垢，不污染介質，也可用食品工業。
由于具有以上特點，所有本設備適合于在化工、輕工、冶金、制藥、食品、化纖等到工業中做各種用途的換熱設備，尤其宜于做冷凝器，代替原有的不銹鋼、搪瓷、石墨、玻璃冷凝器。使用后效果顯著，久已達八年，充分體現了上述優點。
由于目前國內聚丙烯管材的生產規格，直徑630mm，所以生產六十平方米以上的換熱器需要卷板制造，目前我廠可以生產到換熱面積為200m2以上的換熱器。特殊規格可定制

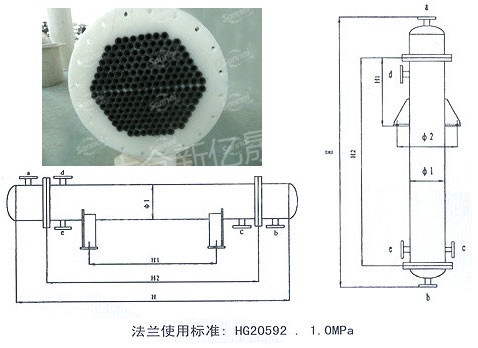

管口使用表
a、 介質入口或出口
b、 介質入口或出口
c、 冷卻水入口
d、 冷卻水出口
e、 排凈口
物理機械性能表
|
石墨改性聚丙烯性能 |
數據 |
純聚丙烯性能 |
數據 |
||
|
比重 |
1.1 |
比重 |
0.91 |
||
|
工作溫度℃ |
-5～125 |
工作溫度℃ |
-10～130 |
||
|
線膨脹系數X10-5/℃ |
5.7～12 |
線膨脹系數X10-5/℃ |
6～13 |
||
|
抗沖強度kg/cm2 |
≥6.5 |
抗沖強度kg/cm2 |
≥15 |
||
|
抗拉強度kg/cm2 |
≥230 |
抗拉強度kg/cm2 |
≥300 |
||
|
焊接抗拉強度kg/cm2 |
≥123 |
焊接抗拉強度kg/cm2 |
≥165 |
||
|
導熱系數千卡/米、小時、度 |
2.8 |
導熱系數千卡/米、小時、度 |
0.3 |
||
|
工作壓力 |
正壓MPa |
≤0.3 |
工作壓力 |
正壓MPa |
0.3 |
|
負壓MPa |
-0.1 |
負壓MPa |
-0.1 |
||
|
出廠水壓試驗MPa |
0.4 |
出廠水壓試驗MPa |
0.4 |
||
[注意事項]
定貨時，請查閱產品說明書中的性能，針對介質和使用條件選購。
每臺換熱器規格面積由訂戶指定，換熱品及殼體直徑請參考換熱器規格表。
殼程如需要多層折流板，可提出數量，以便按需制造。
定貨時要指明按放形式，如改變管接品及接管位置可提出。
塑料設備較脆，要輕拿輕放，安裝時要慢慢緊固螺栓，以免損壞設備。
換熱器支座可由用戶自制或來圖加工。
開車時先加入冷卻水，應避免與明火接觸。
換熱器系列規格對照表
| ㎡ | 殼體 |
列管 ?20×1.7 |
管接口規格 | |||||||||||
| ?1 | ?2 | 立式 | 臥式 | 管數 | a | b | c | d | e | |||||
| H1 | H2 | H | H1 | H2 | H | |||||||||
| 5 | 310 | 530 | 400 | 1200 | 1850 | 800 | 1200 | 1900 | 75 | 50 | 50 | 40 | 50 | 50 |
| 6 | 310 | 530 | 450 | 1350 | 2000 | 800 | 1350 | 2050 | 75 | 65 | 65 | 50 | 65 | 50 |
| 8 | 310 | 530 | 600 | 1800 | 2450 | 1000 | 1800 | 2500 | 75 | |||||
| 10 | 310 | 530 | 750 | 2250 | 2900 | 1300 | 2250 | 2950 | 75 | |||||
| 10 | 400 | 620 | 450 | 1350 | 2050 | 800 | 1350 | 2100 | 144 | |||||
| 12 | 310 | 530 | 900 | 2700 | 3350 | 1600 | 2700 | 3400 | 75 | |||||
| 12 | 400 | 620 | 550 | 1650 | 2300 | 1000 | 1650 | 2350 | 144 | |||||
| 14 | 400 | 620 | 650 | 1900 | 2550 | 1100 | 1900 | 2600 | 144 | |||||
| 16 | 400 | 620 | 700 | 2150 | 2800 | 1200 | 2150 | 2850 | 144 | |||||
| 18 | 400 | 620 | 750 | 2250 | 2950 | 1300 | 2250 | 3000 | 144 | 80 | 80 | 50 | 65 | 50 |
| 20 | 400 | 620 | 800 | 2500 | 3200 | 1500 | 2500 | 3250 | 144 | |||||
| 22 | 400 | 620 | 900 | 2750 | 3400 | 1600 | 2750 | 3450 | 144 | |||||
| 24 | 400 | 620 | 1000 | 3000 | 3600 | 1800 | 3000 | 3650 | 144 | |||||
| 30 | 500 | 720 | 700 | 2100 | 2800 | 1200 | 2100 | 2850 | 234 | |||||
| 40 | 500 | 720 | 1000 | 3000 | 3700 | 1800 | 3000 | 3750 | 234 | |||||
| 50 | 500 | 720 | 1500 | 3500 | 4200 | 2100 | 3500 | 4250 | 234 | 100 | 100 | 50 | 65 | 50 |
| 50 | 600 | 820 | 850 | 2500 | 3200 | 1500 | 2500 | 3250 | 234 | |||||
| 60 | 600 | 820 | 1000 | 3000 | 3700 | 1800 | 3000 | 3750 | 346 | |||||
| 70 | 600 | 820 | 1000 | 3500 | 4200 | 2100 | 3500 | 4250 | 346 | |||||
| 80 | 600 | 820 | 1500 | 4000 | 4700 | 2400 | 4000 | 4750 | 346 | |||||
| 90 | 600 | 820 | 1500 | 4000 | 4700 | 2400 | 4000 | 4750 | 346 | |||||
| 90 | 700 | 920 | 1000 | 2800 | 3500 | 1600 | 2800 | 3550 | 512 | |||||
| 100 | 700 | 920 | 1000 | 3100 | 3800 | 1900 | 3100 | 3850 | 512 | 150 | 150 | 65 | 80 | 50 |
| 120 | 800 | 1020 | 1000 | 3000 | 3700 | 1800 | 3000 | 3750 | 646 | |||||
| 150 | 800 | 1020 | 1500 | 3700 | 4400 | 2200 | 3700 | 4450 | 646 | |||||
